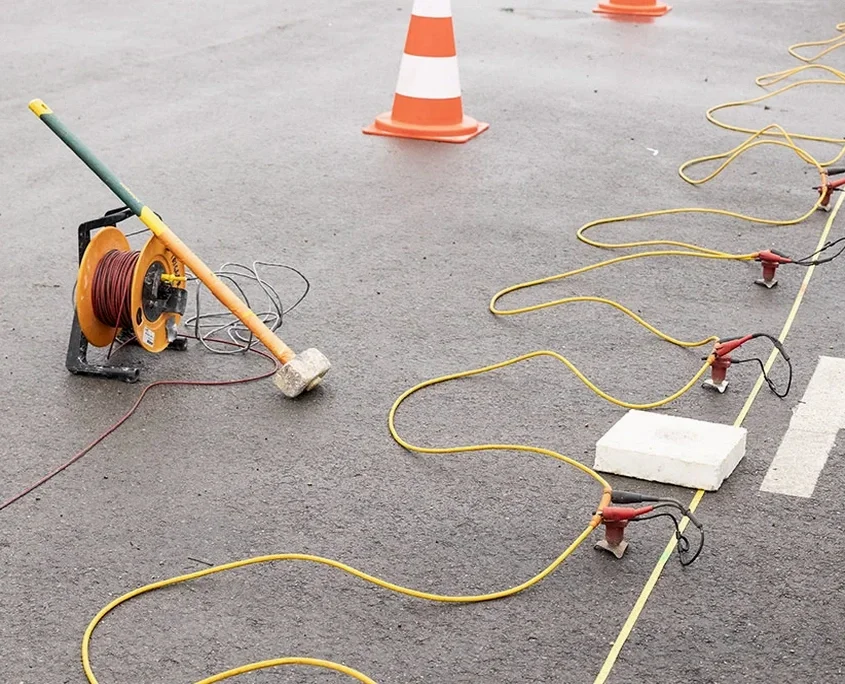

Bei einem fünfgeschossigen Wohnbau in der Göttinger Nordstadt standen die Rammarbeiten kurz bevor, doch das Baugrundgutachten zeigte unterhalb einer steifen Lösslehmdecke eine fast sechs Meter mächtige, locker gelagerte Sandlinse im Leinetal. Der Bauherr fragte, ob man die Bodenverflüssigungsanalyse nicht weglassen könne – schließlich seien starke Erdbeben in Südniedersachsen selten. In unserer Erfahrung reicht diese Annahme nicht aus: Göttingen liegt in der deutschen Erdbebenzone 1 nach DIN EN 1998-1/NA, und der weiche Talgrund kann bei schwingungsanfälligen Baukörpern erhebliche Setzungsdifferenzen entwickeln, selbst wenn die max. Bodenbeschleunigung moderat bleibt. Wir haben daraufhin eine standortspezifische Bodenverflüssigungsanalyse mit zyklischen Triaxialversuchen durchgeführt und die Gründungsempfehlung um eine Tiefenverdichtung mittels Rüttelverdichtung ergänzt. Ohne diese Untersuchung wäre der Rohbau auf einem potenziell verflüssigungsgefährdeten Polster errichtet worden – ein Risiko, das sich erst bei der nächsten außergewöhnlichen seismischen Belastung gezeigt hätte. Weil Göttinger Bauvorhaben zunehmend in die quartären Talfüllungen vordringen, begleiten wir die Projektierung heute standardmäßig mit einer Bodenverflüssigungsanalyse, sobald grundwasserführende Sande oder Auesedimente anstehen.
Bodenverflüssigung ist kein Phänomen der Hochseismik – schon in der Erdbebenzone 1 können locker gelagerte Talsande unter einem Bauwerk temporär ihre Tragfähigkeit verlieren. Entscheidend ist der standortbezogene Nachweis nach dem Seed-Idriss-Verfahren.
Arbeitsumfang in Gottingen
Risiken und Überlegungen in Gottingen
Göttingen liegt am südlichen Ende des Leinegrabens, einer tektonischen Senke, die von mesozoischen Festgesteinen eingerahmt wird – der Kontrast zwischen dem standfesten Muschelkalk des Göttinger Walds und den locker gelagerten, grundwasserführenden Talfüllungen könnte kaum größer sein. Gerade diese geologische Zweiteilung macht die Bodenverflüssigungsanalyse hier so standortabhängig: Ein Bauplatz auf der östlichen Kalkhochfläche benötigt kaum eine Verflüssigungsuntersuchung, während ein Grundstück in Weende oder Grone, das auf quartären Kiessandterrassen oder holozänen Auelehmen steht, bei einer ungünstigen Schwingungsdauer des Bauwerks sehr wohl kritische Porenwasserüberdrücke entwickeln kann. Hinzu kommt, dass das Leinetal über lange Abschnitte von anthropogenen Auffüllungen und alten Mühlenkanälen durchzogen ist – diese Einlagerungen verändern das Grundwasserregime und können lokale Wasserstauhorizonte erzeugen, die den Verflüssigungswiderstand weiter herabsetzen. Unser Team modelliert deshalb stets das gesamte Schichtprofil inklusive Grundwasserganglinie, bevor wir einen CSR-Wert ansetzen. Die Bodenverflüssigungsanalyse in Göttingen ist damit keine reine Rechenübung, sondern eine ingenieurgeologische Einzelfallbetrachtung, die das tektonische Inventar, die quartäre Flussgeschichte und die mikroseismische Standortantwort verbindet.
Unsere Leistungen
Unser geotechnisches Labor in Hannover ist nach ISO 17025 für triaxiale und bodenmechanische Kennwertprüfungen akkreditiert und arbeitet seit Jahren mit Göttinger Tragwerksplanern und Prüfstatikern zusammen. Die folgenden zwei Leistungspakete haben sich im Leinetal besonders bewährt:
Standortbezogene Verflüssigungsbewertung (Seed-Idriss-Verfahren)
Wir kombinieren CPT-Sondierungen vor Ort mit zyklischen Triaxialversuchen im akkreditierten Labor und ermitteln den standortspezifischen Sicherheitsfaktor gegen Bodenverflüssigung. Der Prüfbericht enthält ein schichtweise aufgelöstes CSR-CRR-Diagramm, MSF-korrigierte Magnitudenwerte und eine GIS-gestützte Karte der verflüssigungsgefährdeten Horizonte. Dieses Paket wird von Göttinger Prüfämtern für Neubauten der Bedeutungskategorie III und für die Nachrüstung älterer Gründungen im Leinetal akzeptiert.
Numerisches Porenwasserüberdruck-Modell (u-p-Formulierung)
Wenn die vereinfachte Methode aufgrund wechselnder Feinkornanteile oder komplexer Schichtgeometrien an ihre Grenzen stößt, setzen wir auf ein gekoppeltes FE-Modell, das die Porenwasserüberdruckentwicklung zeitabhängig simuliert. Das Modell berücksichtigt die Durchlässigkeitsbeiwerte der Göttinger Kiessandlinsen, die wir mit In-situ-Durchlässigkeitsversuchen bestimmen, und liefert eine realitätsnahe Prognose der volumetrischen Setzungsakkumulation. Ideal für Bauvorhaben mit empfindlicher Nachbarbebauung oder hohem Schadenspotenzial.
Fragen und Antworten
Ist eine Bodenverflüssigungsanalyse in Göttingen überhaupt vorgeschrieben?
Die Forderung ergibt sich aus der Baugrundnorm DIN 4020 in Verbindung mit DIN EN 1998-5. Für Bauwerke der Bedeutungskategorie III und IV muss ein Verflüssigungsnachweis geführt werden, sobald die Baugrunderkundung verflüssigungsempfindliche Böden unterhalb des Grundwasserspiegels zeigt. In Göttingen betrifft das viele Bauplätze im Leinetal und seinen Nebentälern.
Welche Bodenarten sind im Göttinger Stadtgebiet besonders gefährdet?
In unserer Erfahrung sind es vor allem die holozänen Talsande und sandigen Auelehme mit einem Feinkornanteil unter 15 % und einer relativen Lagerungsdichte unter 60 %. Sie treten in der Innenstadt, in Weende und entlang der Leine bis Rosdorf auf. Reine Tonsteine des Keupers oder Muschelkalkbänke sind dagegen nicht verflüssigungsgefährdet.
Mit welchen Kosten muss man für eine Bodenverflüssigungsanalyse in Göttingen rechnen?
Je nach Umfang der Felduntersuchungen und der Anzahl der Laborversuche liegt der Preisrahmen zwischen €2.280 und €4.250. Eine einfache standortbezogene Bewertung mit CPT und einem zyklischen Triaxialversuch ist günstiger; das numerische Porenwasserüberdruck-Modell schlägt im oberen Bereich zu Buche, spart aber oft teure Überbemessungen der Gründung.
Reicht eine Korngrößenanalyse aus, um die Verflüssigungsgefahr zu beurteilen?
Nein. Die Korngrößenverteilung ist ein erster Indikator, aber der maßgebende Kennwert ist das zyklische Spannungsverhältnis CRR, das nur im Triaxialversuch oder über CPT-Korrelationen bestimmt werden kann. Zudem beeinflussen Lagerungsdichte, Spannungsgeschichte und Feinkornplastizität das Verhalten – eine reine Sieblinie unterschätzt das Risiko in Göttinger Wechsellagerungen systematisch.
